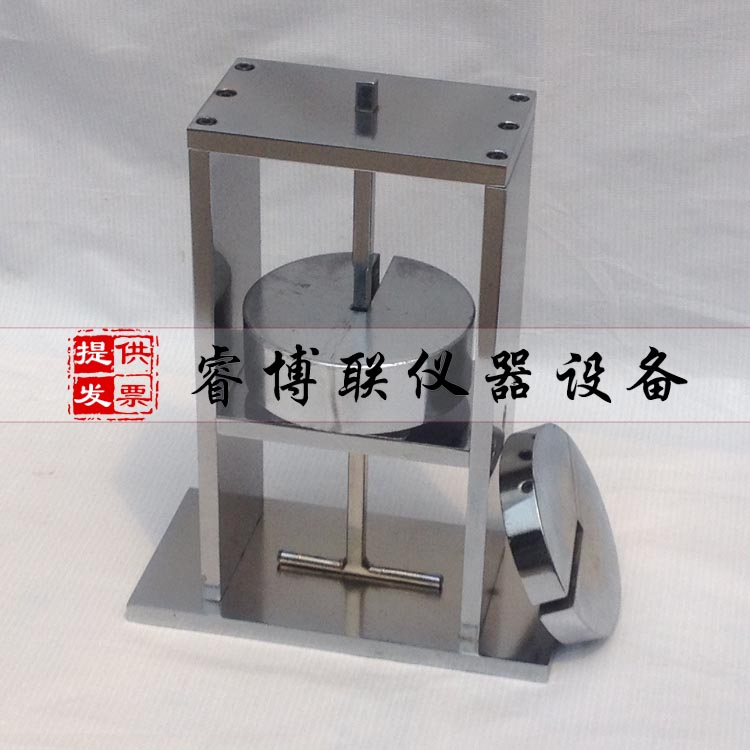

JG3050-15半硬質套管及波紋套管耐熱試驗裝置

JG3050-15半硬質套管及波紋套管耐熱試驗裝置 半硬質套管耐熱試驗裝置 波紋套管耐熱試驗裝置 耐熱試驗裝置

一、半硬質套管及波紋套管耐熱試驗裝置前言：

本試驗機適用于多種塑料管，塑料波紋管的耐熱試驗，確定管材所需耐熱值，從而確定其耐熱強度，符合GB/T14823.2《電氣安裝用導管  特殊要求—?jiǎng)傂越^緣材料平導管》及JG3050《建筑用絕緣電工套管及配件》及ZBG33008《聚氯乙烯塑料波紋電線管》等要求。

二、半硬質套管及波紋套管耐熱試驗裝置測定方法：

   硬質套管及配件取三根80mm長套管，沿套管軸向剖開成兩片，各取其中一片為試樣。配件可視具體情況從配件上制取。

   將試樣及JG3050《建筑用絕緣電工套管及配件》圖15所示的耐熱試驗儀一起放入溫度為60℃±2℃的烘箱內，試樣放于耐熱儀的平板上，將下端帶有直徑為5 mm的鋼珠錐形物放在試樣上，在2O N壓力作用下（對于套管應壓在其凹面處）保持1h，到達規定的時間后取出試樣，在室溫下冷卻后用游標卡尺測定壓痕直徑d，其值不應大于2mm。

   半硬質套管及波紋套管取三根長為100mm試樣，將試樣與圖15所示的耐熱試驗儀一起放入烘箱內，烘箱內溫度控制如下：半硬質套管及波紋套管耐熱試驗裝置

　　-5型、-15型、-25型套管，烘箱溫度為60℃±2℃，90型、90/-25型套管，烘箱溫度為90'℃±2℃。

 表7　耐熱試驗荷載

   試樣與耐熱儀在烘箱內保持4h，然后按圖15將試樣放于耐熱儀上，試樣上放置一根直徑為6 mm

的鋼桿，鋼桿軸線與套管軸線成正交位置，試樣通過鋼桿被施加如表7的規定荷載。

   試樣被加荷后保持24 h，然后試樣在保持受荷作用下冷卻至室溫，撤去荷載，立即將試樣豎起，按

圖11選定相應量規，要求量規能在其自重作用下從套管中自由滑落。
