YCY-1巖石側向約束膨脹試驗儀

YCY-1巖石側向約束膨脹試驗儀 巖石自由膨脹率試驗儀 巖石自由膨脹率 巖石耐崩解試驗儀

一、概述

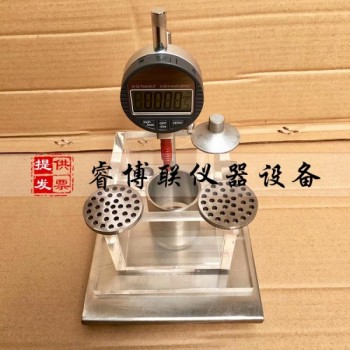

巖石側向約束膨脹試驗儀為千分表數字直讀式結構，適用于各類巖石膨脹性試驗中的側向約束情況下，軸向位移變化的試驗，配有透水板，千分表等試驗裝置。

二、技術參數

1、千分表量程：1mm

2、精   度：0.001mm

3、玻璃槽長*寬：95*95mm

4、玻璃槽高度：85mm

5、金屬環直徑：φ50mm

6、金屬環高度：55mm

7、設計試塊尺寸：φ50*20mm

8、主機外形尺寸：200*100*195mm

三、試驗步驟

（1）將試件放入內壁涂有凡士林的金屬套環內，在試件上下分別放置薄型濾紙和透水板。

（2）頂部放上固定金屬荷載塊并安裝垂直千分表。金屬荷載塊的質量應能對試件產生5kPa的持續壓力。

（3）讀記千分表讀數，每10min讀記1次，直至3次讀數不變。

（4）緩慢地向盛水容器內注人潔凈水，直至淹沒上部透水板。

（5）在第1小時內，每隔l0min測讀變形1次，以后每隔1h測讀變形1次，直至3次讀數差不大于0.001mm為止。浸水后試驗時間不得小于48h。

（6）試驗過程中，應保持水位不變，水溫變化不得大于2℃

（7）試驗過程中及試驗結束后，應詳細描述試件的崩解、掉塊、表面泥化或軟化等現象。
