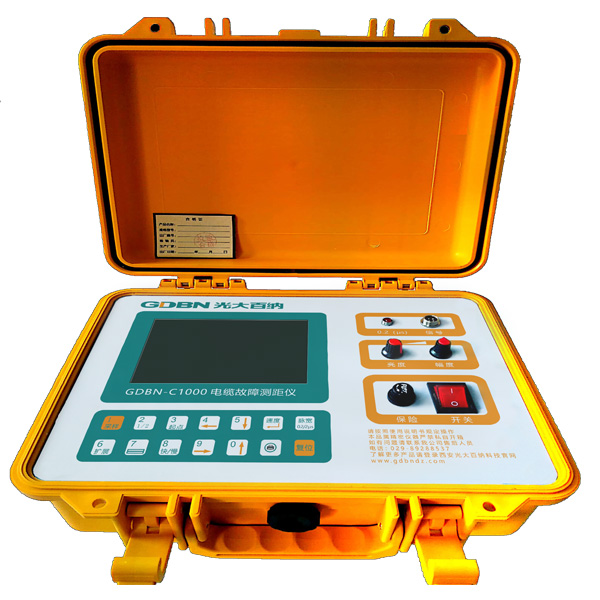

河南GDBN-C1000電纜故障測距儀

一、性能特點；

1、該型號電纜故障測距儀適用于測量35KV以下各種截面、不同介質的電力電纜、高頻同軸電纜、市話電纜及兩根以上均勻鋪設的地埋電線的高阻、低阻、短路、開路、斷線以及高阻泄漏和高阻閃路性故障。

2、主機輕巧、性能穩定、便于攜帶、操作簡單、測試方便。

3、不需要高壓設備，可測試電纜的短路、斷線的故障及電纜長度和波速。

4、采用了新型5.7寸液晶顯示屏，亮度高、抗干擾性強。

5、設備由大容量充電電池供電，方便現場對測、野外測試和礦井電纜測試。

6、新研制的電流取樣器是一種全新的取樣方法，具有接線簡單，波形直觀容易分析，與高壓完全隔離，對主機、操作人員絕對安全的特點。

7、性價比高、可配置嵌入式打印機方便波形保存對比（選配）

二、技術參數：

1． ：30km

2．最短測試距離（盲區）：15m

3．測量精度：粗測誤差±1m;      定點誤差±0.5m

4．工作方式：低壓脈沖、直流高壓閃測及沖擊高壓閃測。

5．采樣速率：100MHz、50MHz。

6．脈沖寬度與幅度：0.2us, 100～120V；     2us, 140～160V。

7．波形顯示分辨率：V/50米、V為傳播速度m/us。

8．顯示方式：320×240 LCD液晶帶背光顯示。

9．電源與功耗：配6V/5000mAH鋰電池;AC 200V± 10%或機內直流供電，功耗不大于10W。10.機箱尺寸：330*270*145mm   外箱尺寸：520*340*200

11.重    量：3KG

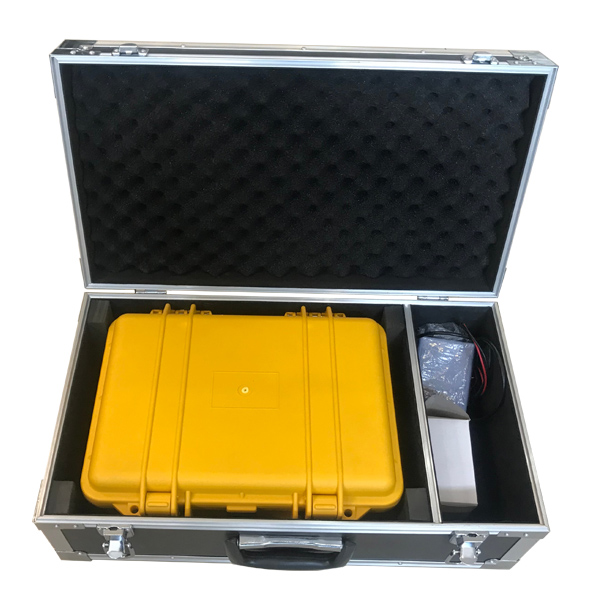

三、設備配置：主機一臺、紅黑信號線一條、采樣盒一個、充電器一個、產品說明書一本、保修卡、裝箱清單及出廠檢驗報告各一份。
