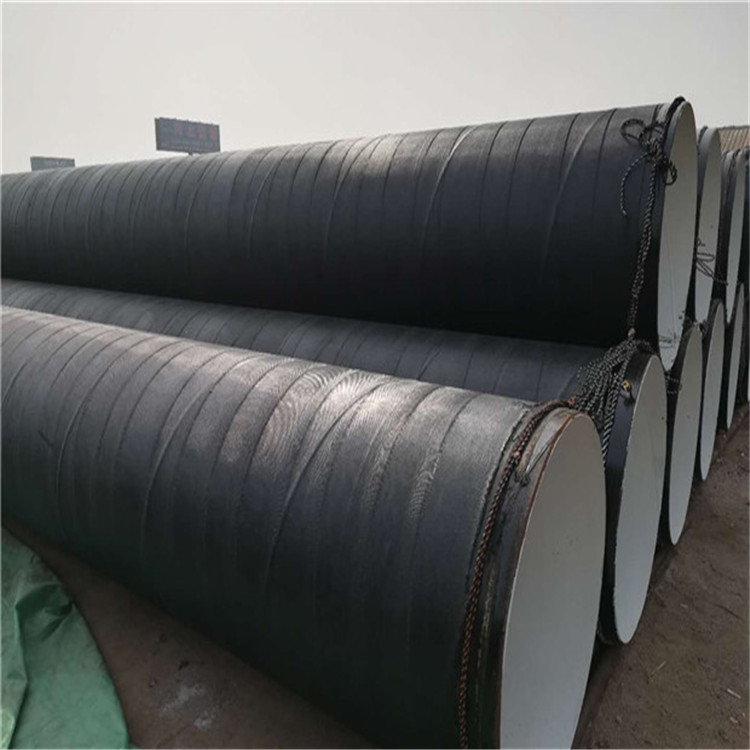

污水處理管道專用環氧煤防腐鋼管

　　污水處理管道專用環氧煤防腐鋼管制作中應在有鐵銹的地方直接涂刷鐵銹轉化底漆,遇到鐵銹就產生高分子反應,轉化之后顏色是黑色的,附著力極強單獨防銹在2年,也可配合其他的面漆.清洗后,用氣相防銹劑就可以,將氣相防銹劑裝成袋串在里面,或用鼓風機將氣相防銹劑鼓進去就行,簡單易行一般的鋼管除銹和防腐是這樣的:脫脂--水洗---酸洗---水洗---水洗---磷化---水洗---烘干---噴漆--下道工序.機械除銹方法:噴砂---脫脂--水洗--磷化---水洗--烘干---噴漆--下到工序.轉化除銹法,這個相對來說比較簡單,防腐效果跟傳統的沒區別,減低成本。環氧煤防腐鋼管的防腐效果受影響的因素無非以下幾種因素：1.鋼管表面處理不合格沒有達到除銹等級Sa2級，涂料與鋼管達不到有效的粘結就起不到防腐的效果。2.涂料的配比不合格，造成環氧煤防腐鋼管防腐厚度過于薄，容易出現表皮脫落。3.玻璃纖維布起泡，質量較差的玻璃纖維布里面的含蠟含堿量不合格外。涂敷不平整等現象也會影響他的防腐效果。4.在惡劣條件下施工環境中會夾雜著泥沙水等雜物包裹在防腐涂料和纖維布中也是致使防腐鋼管失效的原因之一。

　　環氧煤防腐鋼管主要用于埋地或水下鋼質輸油、輸氣、供水、供熱管道的外壁防腐，也適用于各類鋼結構、碼頭、船舶、水閘、煤氣儲罐、煉油廠設備防腐及混凝土管、污水池、樓頂防水層、衛生間、地下室等混凝土結構的防水和防滲漏。環氧煤防腐鋼管為高性能防腐涂料，涂層光滑、致密、堅硬，粘結力強，耐鹽堿、耐海水、耐土壤微生物腐蝕、抗植物根莖穿透性等均極好。涂料與玻璃纖維布復合使用，專業環氧煤防腐鋼管，可增強防腐層的機械性能。

　　環氧煤防腐蝕涂料由環氧與煤兩種主要成分組成，是甲（環氧）乙（固化劑）雙組份涂料，具有優良的附著力、堅韌性、耐潮濕、耐水、耐介質，具有防止各種離子穿過漆膜的性能，具有與被涂物件同膨脹同收縮的特性。漆膜從不脫落、龜裂。厚度0.5～1.0mm。環氧煤是性價比較高的一種防腐形式，工程實測表明，用環氧煤外加陰極保護。石油、燃氣管道使用二十年基本沒有發生腐蝕現象。

　　污水處理管道專用環氧煤防腐鋼管技術指標：

　　環氧煤涂料按其使用功能分為環氧煤底漆和環氧煤面漆兩類。本公司環氧煤底漆為溶劑型產品；環氧煤面漆為系列產品，按固體含量分為無溶劑型（GH201）和厚漿型（GH202）兩類，又按涂層使用時的耐熱溫度分為耐溫型（在150℃內使用，加注W）和標準型（在100℃內使用），供用戶按防腐工程實際要求選用。本產品企業標準為Q/DH02－2009《液體環氧防腐涂料》，其技術指標與中國石油天然氣行業標準SY/T0447－96《埋地鋼質管道環氧煤防腐層技術標準》和SY/T0457－2000《鋼質管道液體環氧涂料內防腐層技術標準》等同，也符合美國自來水廠協會標準AWWAC210－03《鋼質水管道液體環氧涂料內外防腐層》的要求。

　　管道防腐是指為了避免管道遭受土壤、空氣和輸送介質(石油、天然氣等)腐蝕的防護技術。環氧煤防腐鋼管防腐層檢驗指標如下：

　　1.防腐層表干、實干與固化：表干——用手輕觸不粘手；實干——用手指推不移動；固化——用手指甲重刻不留刻痕。

　　2.外觀檢驗：涂層外觀光滑平整、顏色均勻一致，無氣泡、流掛及開裂和剝落。對涂敷過的管材要逐根檢查。

　　3.厚度檢驗：以防腐層等級所規定的厚度為標準，用防腐層測厚儀進行檢測。每20根管抽查1根，每根測3個相隔一定距離的截面，每截面測上、下、左、右4點，如最薄點低于規定厚度，則為不合格。再抽查2根，其中1根仍不合格時，全部為不合格。厚度不合格的防腐管，應在涂層未固化前修補至合格。

　　4.漏點檢查：對指定區段的防腐管，應進行SY/T0447標準5.4節的漏點檢查。

　　5.粘附力檢驗：防腐層固化后，按SL105第3.4.5條檢驗。每20根管抽查1根，每根測1點。如不合格，再抽查2根，其中1根仍不合格時，全部為不合格。

　　6.運輸保管：在運輸、裝卸、保管等過程中，必須使用橡膠墊和尼龍吊帶；并有防止機械碰撞的措施，以避免防腐層損壞。貯存超過28天以上，必須對防腐蝕層有效苫蓋，防止涂層曝曬老化。
